プロジェクト概要

本プロジェクトは、某自動車企業向け車載CDデバイスの全工程自動組立ラインです。供給、配線引出し、ヒートシンク取付け、左右ブラケット取付け、化粧板取付け、基板取付け、上カバー取付け、結束、払出しに至る全工程をカバーしています。本ラインはモジュール設計を採用し、精密組立、自動ねじ締め、インライン検査、データトレーサビリティ技術を統合しており、「高効率・高精度・スマート・安定」を中核的特徴として、自動車電子機器メーカーの生産効率と製品品質向上を支援します。

お客様が直面していた課題

プロジェクト開始前、お客様は車載CDデバイスの生産工程において以下の課題を抱えていました。

• 組立工程の多さと工程複雑性：車載CDデバイスはヒートシンク、ブラケット、化粧板、基板、上カバーなど多数の部品の精密組立が必要であり、工程数は10以上に及びます。手作業では部品の付け忘れや誤組立が発生しやすい状況でした。
• 品質の一貫性確保が困難：ねじ締めトルク、ハーネス引出し長さ、クリップ固定の確実性などが作業者の判断に依存しており、基準が統一しにくく、不良率の変動が大きい課題がありました。
• データトレーサビリティの困難さ：各工程の生産データが分散しており、統一された記録と関連付けの仕組みが不足しているため、品質問題が発生した際に特定のロットや工位を迅速に特定することが困難でした。
• 生産タクトが人手に依存：手作業による組立効率には限界があり、年々増加する生産能力要求に応えることが困難でした。

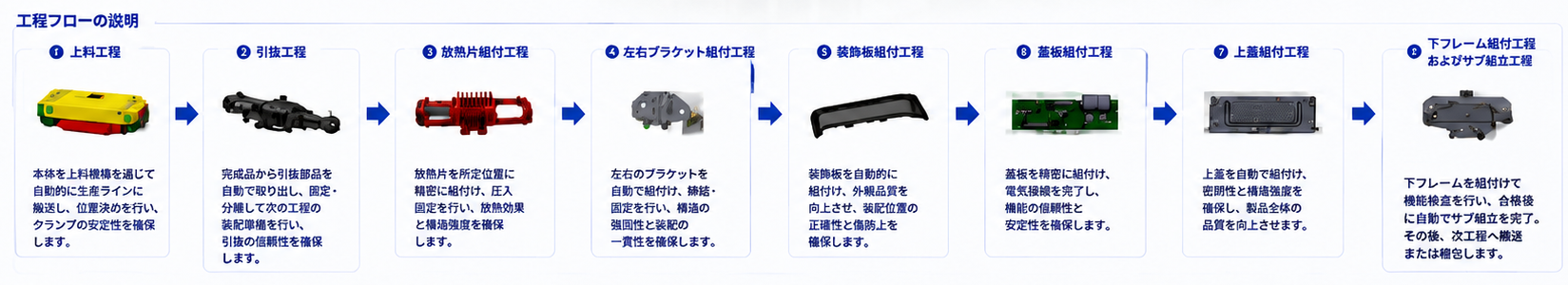

ソリューションと中核工程

当社はお客様向けに車載CDデバイス全自動組立ラインをカスタム開発し、以下の主要工程を実装いたしました。

供給・配線引出し工位

本体は供給機構により自動で生産ラインへ搬送され、正確に位置決めされ、安定したタクトを確保します。ハーネスの引出しと仮固定を自動で完了し、後続の組立工程に備えるとともに、配線の整然性と信頼性を保証します。

ヒートシンク・左右ブラケット取付け工位

ヒートシンクを指定位置に精密に取付け、圧着固定することで放熱効果と構造強度を確保します。左右ブラケットを自動で取付け、ねじまたはクリップで固定することにより、構造の確実性と組立の高い一貫性を実現します。

化粧板・基板取付け工位

化粧板を製品前面に自動装配し、外観品質を向上させるとともに、確実な取付けとキズの防止を実現します。基板を精密に取付け・固定し、電気接続の準備を完了することで、機能の信頼性と安定性を確保します。

上カバー取付け・結束・払出し工位

上カバーを自動取付けし結束することで、シール性と構造強度を確保し、製品全体の品質を向上させます。下ブラケットを取付け、全機検査を完了後、合格品は自動で払い出され、包装工程または次工程へ送られます。

ソリューションの優位性

• 生産効率の向上：自動化による連続稼働で生産サイクルを短縮し、生産能力を大幅に向上させます。
• 製品品質の確保：精密組立とインライン検査の組み合わせにより、不良率を効果的に低減します。
• 運用コストの低減：人手による介入を削減し、人件費と管理コストを低減するとともに、設備稼働率を向上させます。
• 安定・信頼性の高い稼働：モジュール設計により設備は安定稼働し、メンテナンスが容易で長寿命です。
• 業界ニーズに対応：自動車電子業界の高水準な要求に適合し、お客様の競争力向上に貢献します。
• データトレーサビリティ：生産プロセスデータをリアルタイム収集し、トレース・分析をサポートすることで、継続的な生産改善を実現します。

プロジェクトの成果

本自動組立ラインの納入により、車載CDデバイスのばら部材供給から完成品払出しまでの全自動連続稼働が実現され、生産サイクルが大幅に短縮され、生産能力が顕著に向上しました。精密組立とインライン検査の組み合わせにより製品の一貫性が効果的に確保され、不良率が低減されました。システムはモジュール設計により段取り替えが迅速で、多品種の車載電子製品の生産ニーズに対応可能です。生産プロセスデータのリアルタイム収集と関連付けにより品質トレーサビリティが実現され、工程の継続的最適化と経営判断のためのデータ基盤を提供し、お客様から高い評価をいただいております。
