プロジェクト概要

本プロジェクトは、某有力電子企業向けカメラ製品の全自動組立ラインです。前カバー組立、ライトパネル装配、レンズとメインボードの実装、POE基板ねじ締め、気密性テスト、自動ラベリング・貼付、完成品出荷に至る全工程をカバーしています。本ラインはモジュール設計を採用し、ビジョンガイド、精密ねじ締め、インライン検査、データトレーサビリティ技術を統合しており、位置決め精度は±0.02mm、繰り返し精度は±1％を実現し、ばら部材供給から完成品出力までの全自動生産を実現しました。

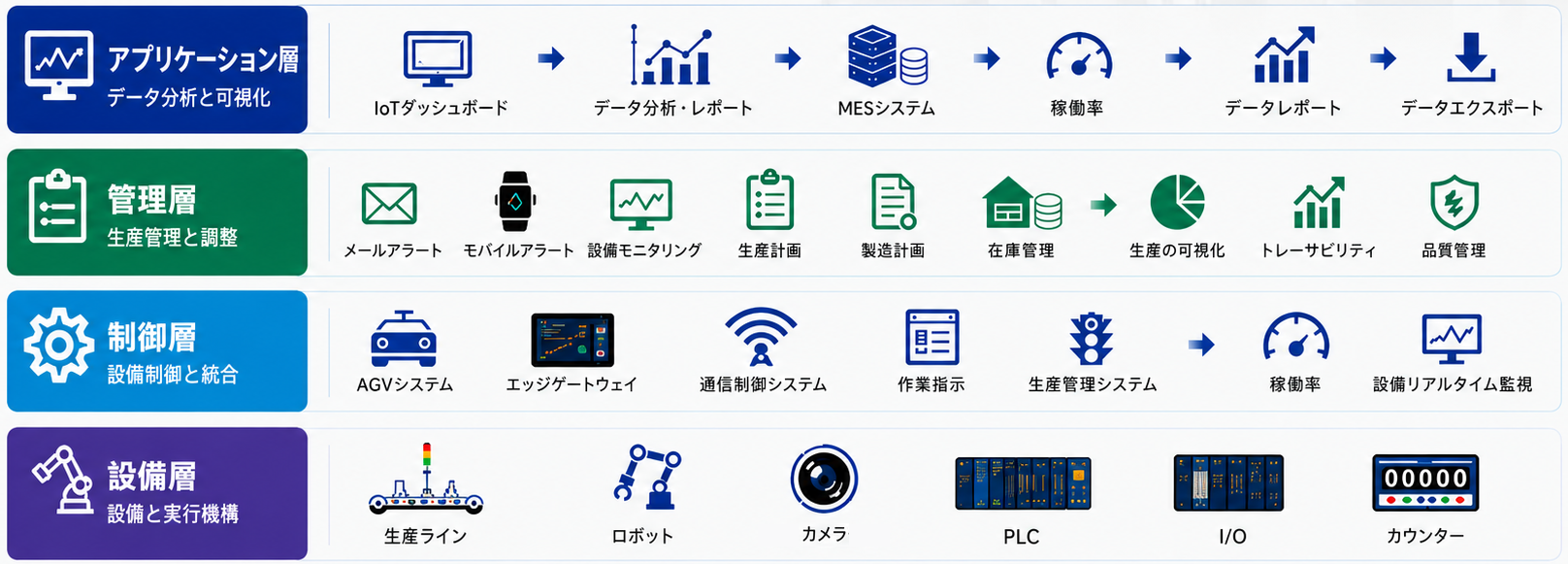

アーキテクチャ概要：4層スマートシステム

本ラインの中核は自動化設備そのものだけでなく、その背後にある情報システムにあります。ライン全体は標準的なインダストリー4.0の4層アーキテクチャを採用しており、下から順にデバイス層、制御層、管理層、アプリケーション層で構成されています。

デバイス層はラインの基盤であり、生産ライン、ロボット、PLC、I/Oモジュール、カウンターなどの実行機構を含みます。制御層は設備制御と統合を担当し、AGVスケジューリング、電子アンドンシステム、通信制御システム、設備リアルタイム監視などの機能モジュールを包含します。管理層は生産管理とスケジューリングに焦点を当て、メール/携帯アラート、生産計画立案、製造指示伝達、在庫管理、プロセストレーサビリティ、品質管理などのコア業務を実現します。アプリケーション層は最上位に位置し、管理者向けにデータ分析と表示機能を提供します。IoT全体プレビュー、MESシステムダッシュボード、レポートデータ分析、設備稼働率監視などを含みます。

この4層アーキテクチャの有機的な統合により、ラインは設備データ収集から生産プロセス制御、管理判断支援までのシームレスな連携を実現し、真の「データ駆動型生産」を可能にしました。

プロセス全貌：ばら部材から完成品への精密な旅

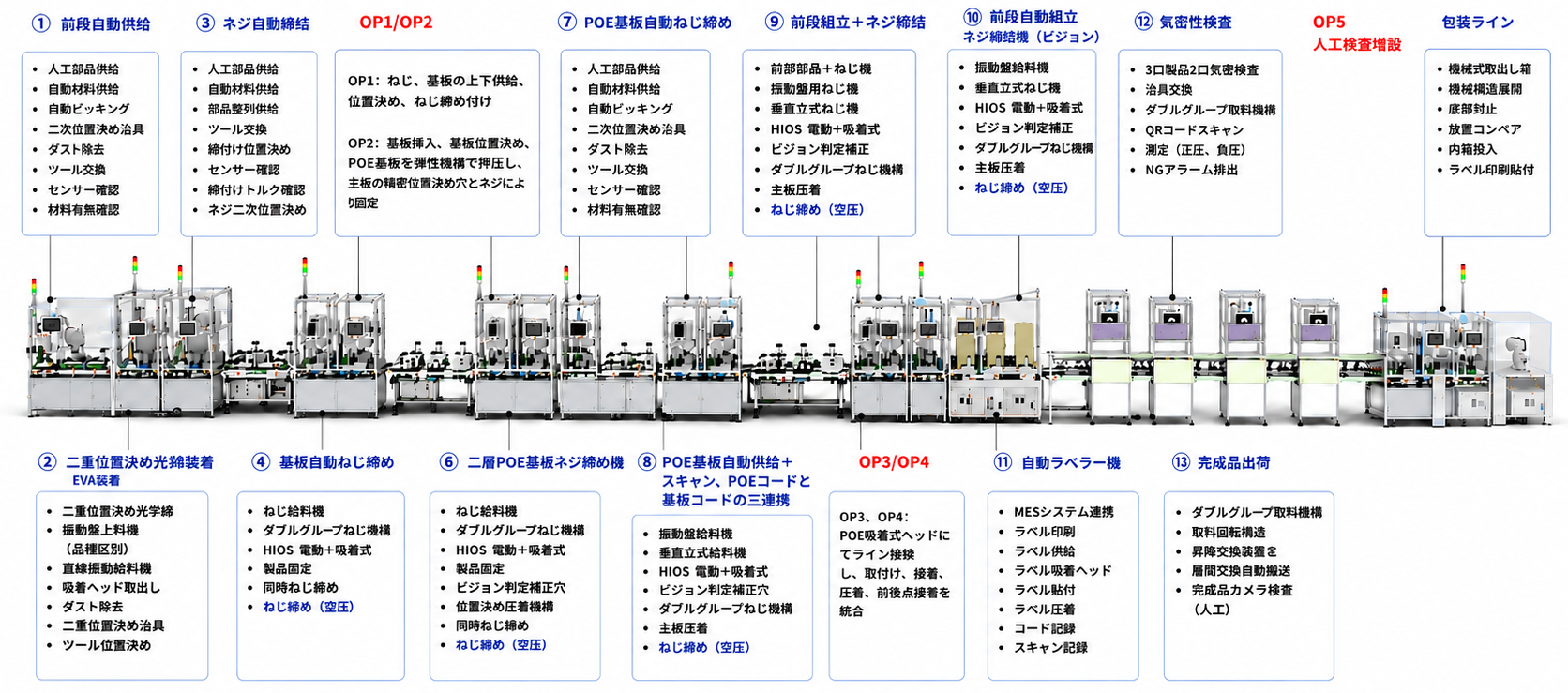

4層アーキテクチャの基盤のもと、ラインは以下のプロセスフローに従って順次稼働します。

生産ライン起動後、前カバーは振動フィーダーにより自動供給され、除塵処理を経て組立工位へ投入されます。ライトパネルは揺動フィーダーで自動供給され、取出し回転機構による位置決めを経てねじ締め準備に入ります。同時に、メインボードは受け渡しハンドにより自動把持され、コード読取記録と除塵処理を経て、ビジョンガイドにより正確に配置されます。レンズやシャッターケーブルなどの部材は手作業で所定の工位にバッチ供給され、ロボットが自動で取出しと仮組みを完了します。

組立工程は複数の並行工位で協調して稼働します。前カバーと中枠はデュアルモジュール取出し構造で仮組みを完了し、続いてデュアルモジュールねじ締め機構により複数本のねじを自動で一括締め付けし、ビジョンシステムがねじの締め忘れや浮きをリアルタイムで判断します。ライトパネル装配工位はHOIS電動ドライバーと吸着ヘッドを組み合わせてねじ締めを実施し、デュアル工位の遮光棒装配とライトパネルねじ締めが並行して行われます。POE基板は自動供給後、メインボードと双頭コネクタケーブルで接続され、システムが自動で3コード連携（メインボードコード・POE基板コード・工板コード）を完了し、書込みと点膠工程へ移行します。

品質管理はライン全体にわたって徹底されています。各ねじ締め後にビジョン確認が行われ、気密性テスト工位では正圧・負圧テストが自動実施され、NG品は自動でアラート排出されます。全工程完了後、完成品は自動でラベリング工位へ搬送され、ラベル印刷・貼付・出庫を完了します。ラインは全工程を通じてデータを自動収集・関連付け、完全な製品ファイルを形成し、「一品一コード、全工程トレーサブル」を実現しています。

プロジェクトの成果

本ラインの納入により、全自動連続稼働が実現され、生産サイクルが大幅に短縮され、生産能力が顕著に向上しました。精密装配とインライン検査の組み合わせにより不良率が効果的に低減され、製品の一貫性が大幅に向上しました。システムは段取り替えにも迅速に対応可能で、複数機種のカメラ生産に適応できます。生産プロセスデータのリアルタイム収集と品質トレーサビリティにより、プロセス最適化と経営判断のためのデータ基盤を提供しています。
